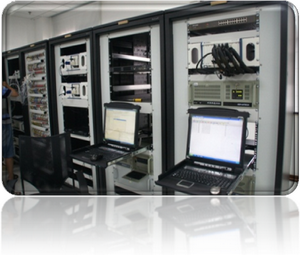

C919通信导航总线监视器

产品综述：

C919通信导航总线监视器用于国产C919飞机的通信导航子系统集成验证环境，对通信子系统联试过程中各种系统总线控制交互数据、指示数据（飞行状态中的实际数据）的采集、监控、存储、回放以及数据解析，共有16路ARINC429接收通道，配备4路4×64矩阵开关，可通过程序控制选择16路ARINC429输入数据同时采集，分组提供256路系统数据采集点。

主要特点：

            具备ARINC429数据采集、监控和工程化显示功能；

            具备数据记录、存储功能；

     具备数据回放功能。

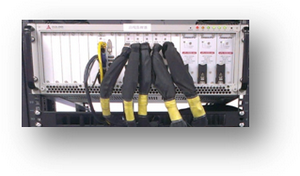

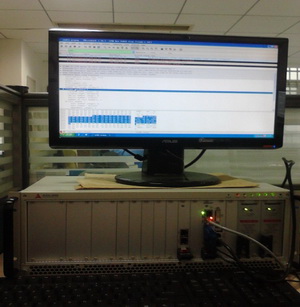

机外通信以太网总线监视器

产品综述：

 C919机外通信以太网总线监视器用于国产C919飞机的机外通信子系统集成验证环境，系统采用专业的开源以太网分析软件“Wireshark”，以开发插件的形式加入所需要的数据分析模块，用于集成环境中以太网总线数据的采集、监控、存储、回放以及数据解析。该系统已经交付电科航电公司集成验证试验室。

主要特点：

           3U CPCI架构；

           专业开元软件“Wireshark”抓包工具；

           支持多种协议，包括IPsec，ISAKMP，Kerberos，SNMPv3，SSL / TLS，WEP和WPA / WPA2；

           定制解析插件，完成多种数据包的解析显示。

1553B总线测试模块

产品综述：

1553B总线测试模块是8通道符合CPCI总线的标准6U尺寸模块，具有比特误码/FCS错误、校验错误检测以及最大每个端口32M字节的数据捕获存储深度。该模块支持系统同步与GPS同步，可同时捕获发送与接收的数据，捕获精度为1uS，支持SLIP和HDLC帧。本模块适合具有RS232和/或RS422接口的通信系统与设备的研制、生产和维护测试。

主要特点：

       具有BC、RTs和BM功能；

       32M字节存储深度；

       捕获总线上所有的数据；

       支持GPS同步和系统同步；

       具有比特误码、highbit、lowbit、highword、lowword、校验错误、消息错误检测功能；

       具有过滤和触发功能，并提供触发输出；

       具有功能全面的应用软件，支持Windows2K/XP；

    支持二次开发，支持连续实时捕获。

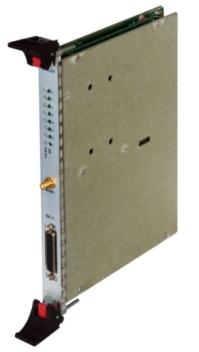

ARINC429模块

产品综述：

    ARINC429模块是8通道符合CPCI总线的标准6U尺寸模块，具有比特误码、highbit、lowbit、校验错误检测以及最大每个端口32M字节的数据捕获存储深度。该模块支持系统同步与GPS同步、可同时捕获发送与接收的数据，捕获数据的时间标签精度为1US。消息解码符合HB6096-86标准。本模块适合于具有ARINC429接口通信系统与设备的研制、生产、维护测试。

主要特点：

       支持12.5kbps和100kbps速率；

       8通道全速发送和接收；

       每通道32M字节存储深度；

       可同时捕获发送和接收的数据；

       支持GPS同步和系统同步；

       具有比特误码、highbit、lowbit和校验错误检测功能；

       具有过滤和触发功能，并提供触发输出；

       具有功能全面的应用软件，支持Windows2K/XP。

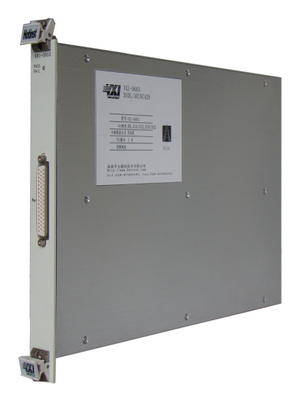

DSDL/429收发器系列模块

产品综述：

DSDL/ARINC429模块是一个单宽，C尺寸，寄存器基的VXI模块。模块带有4个独立的符合ARINC429电气特性的模拟收、发通道，每个通道独立的接收和发送控制，分别带有4MB的高速缓存，并且缓存可扩展到16MB，最高接收和发送速率为800Kbps，还支持100Kbps、50Kbps、12.5Kbps。模块采用差分双极性归零码信道调制模式，字长32位或25位，消息间隔4bit，它支持循环发送、帧发送以及循环帧发送等发送方式。

模块驱动器按VXI plug&play规范设计，并且可选配支持空客320/340 DU数据的仿真软件DMC模拟器，它可以发送不同机型的PFD、ND、SD等数据，在飞机显示组件维修测试方面替换DMC的部分功能。它可作为标准模块组件用于航空自动测试仪器方面,特别是飞机显示组件维修测试方面。

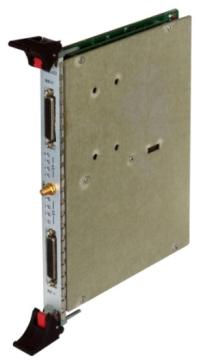

RS232/422模块

产品综述：

RS232/422模块是8通道符合CPCI总线标准的6U尺寸模块，具有比特误码率、FCS错误、校验错误检测以及最大每个端口32M字节的数据捕获存储深度。该模块支持系统同步与GPS同步，可同时符合发送与接收的数据，捕获数据的时间标签为1US，支持SLIP和HDLD帧。本模块适用于具有RS232和/或RS422接口的通信系统与设备的研制、生产和维护测试。

主要特点：

       8通道全速发送和接收；

       每个通道可独立配置为RS232或RS422；

       支持同步和异步方式；

       每通道32M字节存储深度；

       能同时捕获发送和接收数据；

       支持GPS同步和系统同步；

       具有比特误码、FCS错误和校验错误检测功能；

       具有过滤和触发功能，并提供触发输出；

       具有功能全面的应用软件，支持Windows2K/XP。

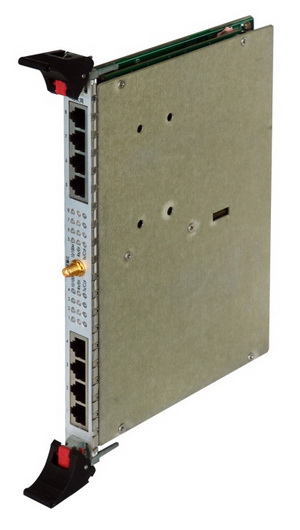

千兆以太网模块

产品综述：

千兆以太网模块是4通道符合CPCI总线标准的6U尺寸模块，具有比特误码率、各种帧与错误统计等性能测试与协议解码功能，其每个端口最大32M字节的数据捕获存储深度。该模块支持系统同步与GPS时钟同步，可同时捕获发送与接收数据，捕获的时间标签精度为1US。

主要特点：

       4通道10M/100M/1000M速率，具有电接口和光接口（仅1000M）；

       支持TCP/IP协议簇的编辑和解码；

       全速数据发送和接收；

       每通道64M字节存储深度；

       能同时全速捕获发送和接收的数据；

       支持GPS同步和系统同步；

       具有比特误码、各种帧与错误统计等功能；

       具有过滤和触发功能，并提供触发输出；

   具有功能全面的应用软件，支持Windows2K/XP。

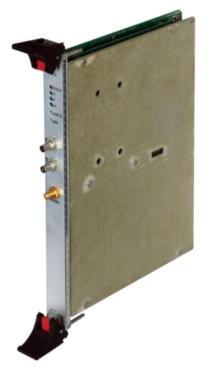

时统模块

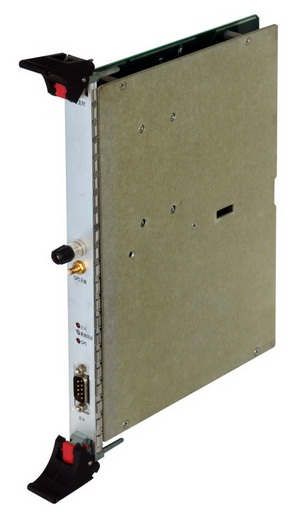

产品综述：

时统模块是符合CPCI总线标准的6U尺寸模块，它完成GPS卫星信号的接收与定时提取。它主要用于配合RS232/422、429、1553、以太网等模块实现系统同步和GPS同步。在模块的配合下，各测试模块可以实现对通信网络的分布测试。

主要特点：

       具有GPS定时功能；

       内置高稳定度低老化率参考时钟；

       配合AV751XX系列模块使用；

       支持Windows2K/XP。
